ESX 사용방법
1. 패널설명

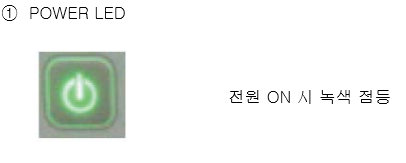

1) POWER LED
전원 ON 시 녹색 점등
2) SENSOR TYPE
Film으로 촬영 시 선택
DIGITAL SENSOR 이용 시 선택
3) 성인/유아 선택모드
성인 MODE 선택 시
소아 MODE 선택 시
4) 교합상악/교합하악/교익전치/교익구치별도 선택 모드
교익구치 촬영 시 선택
교익전치 활영 시 선택
교합하악 촬영 시 선택
교합상악 촬영 시 선택
5) 상태 표시등
Ready : 녹색등 점등, X—ray ON : 주황색 접등
6) 부위별/치아별 촬영 모드
하악설치 촬영 시 선택
상악설치 촬영 시 선택
하악견치 촬영 시 선택
상악견치 촬영 시 선택
상악구치 촬영 시 선택
하악구치 촬영 시 선택
7) DISPLAY
KVP DISPLAY 창, 조사시간 DISPLAY 창
2. 조사시간 기본 설정값
| 기본설정값 | 치아순서 | 성인 | 소아 | 교합상악 | 교합하악 | 교익전치 | 교익구치 | |
| FILM | 상악 | 12 | 0.30 | 0.18 | 0.80 | 0.70 | 0.60 | 0.90 |
| 34 | 0.35 | 0.25 | ||||||
| 56 | 0.38 | 0.30 | ||||||
| 78 | 0.50 | 0.40 | ||||||
| 하악 | 12 | 0.30 | 0.18 | |||||
| 34 | 0.35 | 0.25 | ||||||
| 56 | 0.38 | 0.30 | ||||||
| 78 | 0.45 | 0.35 | ||||||
| Digital | 상악 | 12 | 0.18 | 0.10 | 0.40 | 0.30 | 0.20 | 0.50 |
| 34 | 0.23 | 0.15 | ||||||
| 56 | 0.25 | 0.18 | ||||||
| 78 | 0.32 | 0.25 | ||||||
| 하악 | 12 | 0.18 | 0.10 | |||||
| 34 | 0.23 | 0.15 | ||||||
| 56 | 0.25 | 0.18 | ||||||
| 78 | 0.28 | 0.20 | ||||||
3. 기본 사용 방법
1) 메인 스위치를 켭니다.
2) 촬영을 하고자 하는 위치에 TUBE HEAD를 위치시킵니다.
3) 원하는 메뉴로 설정을 맞춥니다.
4) X-RAY ROOM에서 나옵니다.
5) 조사버튼을 누릅니다.
6) X—RAY 조사시에는 조사S/W에 불이 들어오며 삐익 하는 버저음이 들립니다. 불이 켜지고 버저음이 끝나면 조사가 끝난 것 입니다.
7) COOLING TIME으로 15SEC후 재촬영이 가능합니다.
8) 촬영된 영상을 확인한다.
4. 기본 촬영 방법

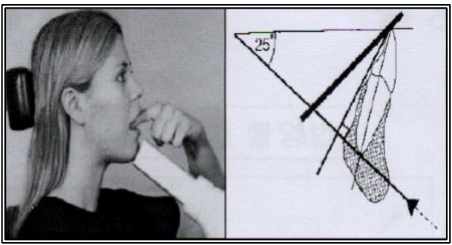

1) 하악전치 촬영법
- X-ray 발생장치의 각도: 25º

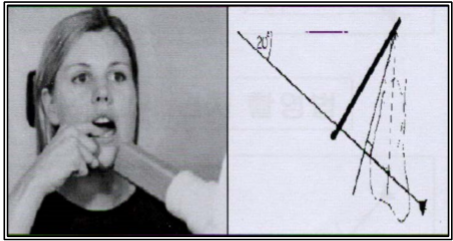

2) 하악견치 촬영법
- X-ray 발생장치의 각도: 20º

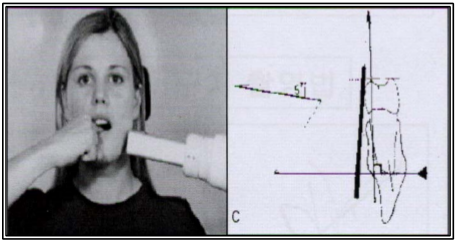

3) 하악구치 촬영법
- X-ray 발생장치의 각도: 5º

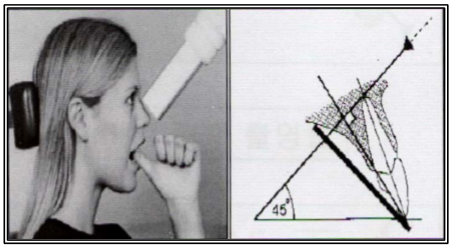

4) 상악전치 촬영법
- X-ray 발생장치의 각도: 45º

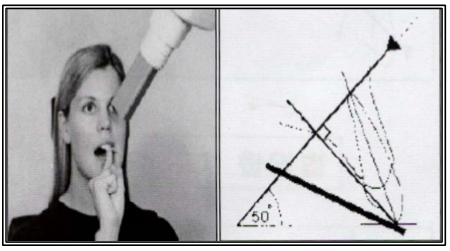

5) 상악견치 촬영법
- X-ray 발생장치의 각도: 50º

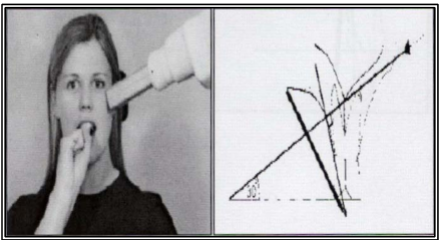

6) 상악구치 촬영법
- X-ray 발생장치의 각도: 30º
설정 시간 저장
사용빈도가 높은 메뉴를 저장하여 POWER ON시 보다 신속한 X-RAY촬영이
가능합니다
- 원하는 설정버튼
(예 :
)을 길게 누릅니다.
누른 상태에서3초가 지나면 삐- 소리가 1초간 울린 후 설정이 완료됩니다
