AnyRayII 사용방법
1. 본체 각 부분멸 명칭
 | ※ Front view 1) LCD 패널 2) 조작 스위치 3) 엑스선 조사버른 4) 엑스선 조사 시 알림 LED 램프 5) 콘 6) 손잡이 |
 | ※ Rear view 1) 배터리 팩 2) mA 측정 포트 3) 핸드스위치 연결 포트 4) 배터리 충전을 위한 DC 연결 포트 5) DC 전원 연결 포트 |

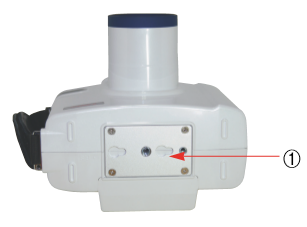

 | ※ Bottom view 1) 거치대 연결을 위한 고정판 |
2. 조정패널 및 LCD 기능 설명

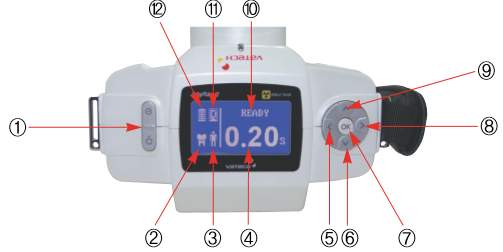

 | ※Control panel 1) 전원 ON/OFF 스위치: 기 치아 표시: 앞니, 송곳니, 어금니를 표시 (상악, 하악) 3) 사람 크기 표시: 어른, 아이 4) 촬영시간표시: 엑스선 조사시간 5) 활영모드 선택 비튼: 필름, 센서, 매뉴얼 모드 선택 6) 8), 9) Fine Control Button 상하 버튼을 눌리 조사시간을 조정 7) OK 버튼, OK 버튼을 눌러 변경한 조사 조건을 확인(조정 완료) 10) 기기의 동작상대 표시: 준비, 조사, 대기, 에러 표시 11) 촬영 모드 표시: "D"는 디지털 센서, "F"는 아날로그 필름 12) 배터리 잔량 표시: 배터리 충전상대를 표시 (배터리가 충전되는 동인에는 기기가 작동하지 않음) |
을 눌러 전원을 켜고,
2초 동안 누르면 전원이 꺼진다.3. 제품 사용 방법
1) 전원
 | 1) 전원 ON 버튼을 누르면 LCD창에 "PLFASE WAIT"라는 메시지가 표시되며 약 3초간 시스템을 점검하고 사용 준비를 완료합니다. |
 | 2) 전원 OFF 버튼을 약 2초간 누르면 LCD 창에 "GOOD BYE"라는 메시지가 표시되고 기기의 전원을 차단합니다. |
 | 3) 정상적인 상태에서는 LCD 상단에 "READY"라는 메시지가 표시되고 촬영 가능한 상태가 되고, 이상이 있을 경우에는 "ERROR"라는 메시지가 표시됩니다. (에러 메시지가 표시되면 기기를 사용할 수 없습니다.) |
| 4) 5분 이상 기기를 작동하지 않으면 자동으로 전원이 꺼지게 됩니다. (장시간 미사용) |
2) 엑스선 조사모드 변경 및 저장
 | 1) LCD 창에 "READY" 메시지가 떠 있는 상대에서, |
 | 2) 다시 |
 | 3) (만약 매뉴얼 모드상에서 조사 전이나 직후에 전원이 꺼졌다면 조사시간은 마지막 조사환경대로 자동 저장됩니다.) |
아이콘은 디지털 센서,
아이콘은 아날로그 필름을 나타냅니다.
두 아이콘 중 하나로 조사대상을 선택하면 선택된 모드에 따라 조사시간이 변경되어 표시됩니다.3) 조사 시간 변경
1) 조사할 치아부위를 변경하고자 할 때에는
버튼을 두 번 누르면 상약과 하악의 앞니, 송곳니, 어금니 등을 변경할 수 있으며 미리 프로그램된 조사시간이 표시됩니다. 조사 시간을 변경하고자 할 때는
버튼을 누르거나
눌리 변경하고
버튼을 눌러 조사시간을 저장한다.
4) 엑스선의 조사
1) 7.3과 7.4와 같이 촬영조건을 설정한 후 버튼으로 조사시간을 선택 합니다. | |
 | 2) 조사비튼을 누르고 있으면 1.5초 동안 "READY" 메시지가 깜박입니다. |
 | 3) 1.5초 후 "READY" 메시지가 "EXPOSURE"로 변경되며, 설정된 조사시간 동안 엑스선이 조사됩니다. |
4) 부저음이 멈추고 황색 LED가 꺼질 동안 엑스선 조사 버튼을 누르고 있어야 합니다. 만일 중간에 스위치를 놓아 버리면 설정한 조사시간 전에 엑스선 조사가 멈추어 버리므로 엑스선 량이 충분하지 않아 영상이 흐리게 나오게 되니 주의 하시기 바랍니다. | |
 | 5) 엑스선의 조사가 끝나면 LCD 상에 "WAIT"라는 메시지가 5초 동안 표시되며, 이때는 아무런 조작 및 촬영을 행할 수 없습니다. |
5) 전원 OFF
 | 전원 OFF 버튼을 2초간 누르면 LCD상에 "GOOD BYE" 메시지가 표시되며, 전원이 차단됩니다. 전원을 켠 후 아무런 조작이 없으면 5분 후 자동으로 전원이 차단됩니다. |
6) 배터리의 충전
1) 배터리는 1회 충전으로 100회 이상의 엑스선 조사가 가능한 고효율 Lithium polymer 배터리를 채용 하였습니다. 정확한 엑스선의 조사량을 위하여 배터리 전압 표시 LeveI 4단에서 사용하기를 권장 합니다.
2) 배터리 DC 잭을 기기의 밑면에 위치한 DC IN 잭에 연결한 후 충전기의 충전표시 LED가 적색인 것을 확인합니다.
3) 배터리 잔량 전압에 따라서 충전 완료시간의 차이가 있으며, 2시간 이내에 충전이 완료되고 충전 완료 시에는 충전표시 LED가 녹색으로 전환 됩니다.
4) 배터리 충전은 부속품인 전용 충전기를 사용하여 주십시오.
5) 기기의 전원을 꺼두어도 미세한 전력의 소모가 발생되므로 장기간 기기의 사용을 하지 않고 보관할 경우 매 3개월 간격으로 배터리의 충전을 하여 주십시오. (배터리 충전 완료 후에는 반드시 1회 이상 조사비튼을 눌리 작동하여 주십시오.)
6) 배터리는 소모품으로 처음 구입하였을 때 보다 사용기간이 서서히 짧아 집니다. 안전한 사용을 위하여 매 2년 마다 배터리의 교체를 권장합니다.
4. 촬영 조견표
| Parts of tooth | Classification | Exposure time | Exposure time set | ||
| Upper | Incisor | Film | Adult | 0.35 - 0.55 Sec | 0.45 Sec |
Child | 0.25 - 0.40 sec | 0.33 sec | |||
| Sensor | Adult | 0.03 - 0.20 sec | 0.13 sec | ||
| Child | 0.02 - 0.20 sec | 0.11 sec | |||
Canine | Film | Adult | 0.50 - 0.70 sec | 0.60 Sec | |
| Child | 0.35 - 0.55 sec | 0.45 sec | |||
| Sensor | Adult | 0.25 - 0.45 sec | 0.35 sec | ||
| Child | 0.02 - 0.10 Sec | 0.07 Sec | |||
Molar | Film | Adult | 0.60 - 0.80 sec | 0.70 sec | |
| Child | 0.40 - 0.60 sec | 0.52 sec | |||
| Sensor | Adult | 0.15 - 0.35 Sec | 0.25 Sec | ||
| Child | 0.03 - 0.20 sec | 0.13 Sec | |||
| Lower | Incisor | Film | Adult | 0.25 - 0.40 sec | 0.32 sec |
| Child | 0.03 - 0.20 sec | 0.13 sec | |||
| Sensor | Adult | 0.03 - 0.20 sec | 0.13 sec | ||
| Child | 0.02 - 0.15 sec | 0.07 sec | |||
Canine | Film | Adult | 0.30 - 0.50 Sec | 0.40 Sec | |
| Child | 0.10 - 0.30 sec | 0.20 Sec | |||
| Sensor | Adult | 0.03 - 0.20 Sec | 0.13 Sec | ||
| Child | 0.02 - 0.20 sec | 0.10 sec | |||
Molar | Film | Adult | 0.35 - 0.55 sec | 0.45 sec | |
| Child | 0.20 - 0.35 sec | 0.27 sec | |||
| Sensor | Adult | 0.10 - 0.30 sec | 0.20 Sec | ||
| Child | 0.03 - 0.20 sec | 0.13 Sec | |||
센서 및 필름의 감도와 특성이 제조회사에 따라시 다를 수가 있으므로 이때는 사용자가 조사시간을 변경하여 사용하시기 바랍니다
