EzRay-Air 사용방법
< 전원 켜기 / 끄기 >
1. 아래의 그램과 표를 참조하여 시스템 전원을 켭니다.
(해당 그림은 스탠다드 제품 기준이며, 포터블은 하단에 on/off 스위치가 있습니다.)
기호 | 전원 켬/끔 상태 |
![]() | 전원 켬 |
![]() | 전원 끔 |
2. 아래와 같이 표시됩니다.
1) 각도/시간 표시부
2) 성인/소아 표시부
3) 치아 선택 표시부
4) 조사 표시부
< 수동 촬영 모드 >
1. 수동 촬영 모드로 사용하려면 AUTO 버튼이 꺼져 있는지 확인합니다.
2. 치아 종류 선택 영역이 깜빡이면 조그 다이얼을 좌우로 돌린 뒤 눌러 촬영을 원하는 치아를 선택하십시오.

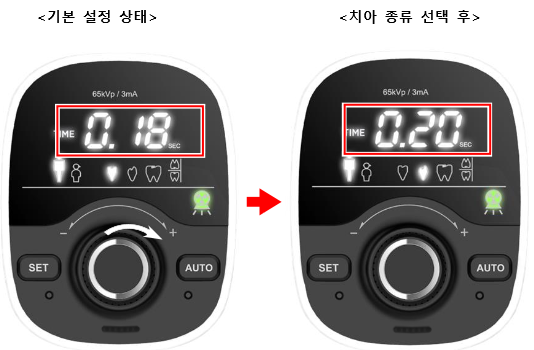

치아 선택 전, 후는 아래 그림을 참조하십시오.
<치아 종류>
치아 기호 | 치아 종류 |
![]() | 전치 |
![]() | 견치 |
![]() | 구치 |
![]() | 교익 |
3. 치아 종류 선택 후 환자 유형을 선택하게 됩니다. 성인 / 소아 선택 영역이 깜빡이면 조그 다이얼을 좌우로 돌린 뒤 눌러 환자 유형을 선택하십시오.
환자 유형 선택 결과는 아래 그림을 참조하십시오.
- 치아 종류 와 환자 유형이 선택되면 조사 시간은 자동으로 정해집니다.
<환자 유형>
환자 기호 | 환자 유형 |
![]() | 성인 |
![]() | 소아 |
4. (선택사항) 조사 시간 표시 영역이 깜빡이면 조그 다이얼을 좌우로 돌려 조사 시간을 조절하십시오.
기본 조사 시간은 0.05초에서 0.5초까지 변경할 수 있습니다. (변경 단위:0.01초)
- X-ray 조사 시간을 조절하려면 상기 설명에 따라 수동으로 조절하십시오.
< 자동 촬영 모드 >
1. 장비를 치아 교합면에 위치시키고 AUTO 버튼을 누르면 아래 그림과 같이 기본 각도가 표시됩니다.
- 촬영 시 다시 각도 원점 설정(00')이 필요할 때 장비를 치아 교합면에 위치시키고 SET 버튼을 누릅니다.
2. 조사할 치아에 환자 자세 및 장비 위치를 정렬합니다. (아래 그림은 상악 전치 조사의 예시입니다.)
3. 위 그림과 같이 조사할 치아에 장비를 위치시키면 치아 종류에 따라 조사 시간이 자동으로 설정 됩니다.
치아 종류별 기본 설정된 조사 각도는 아래 표를 참조하십시오.
치아 종류 | 조사 각도 |
전치 | 상악: +40º ~ +50º |
하악: -22º ~ -28º | |
견치 | 상악: +40º ~ +50º |
하악: -17º ~ -23º | |
구치 | 상악: +25º ~ +35º |
하악: -2º ~ -8º | |
교익 | +3º ~ +12º |
4. 권장 조사 조건
- 권장 조사 조건은 Digital Image Receptor 사용 시 권장하는 조사 조건으로
사용자가 사용하는 Digital Image Receptor의 성능 및 제품의 사양에 따라 상이할 수 있습니다.
센서 | 환자 | 치아 | 조사 | SSD: 200 mm (8 inch) | |||
kV | mA | s | |||||
센서 | 성인![]() | 전치 | ![]() | 상악: +45º 하악: -25º | 65 | 3.0 | 0.14 |
견치 | ![]() | 상악: +45º 하악: -20º | 65 | 3.0 | 0.16 | ||
구치 | ![]() | 상악: +30º 하악: -5º | 65 | 3.0 | 0.18 | ||
교익 | ![]() | +5º ~ +8º | 65 | 3.0 | 0.19 | ||
소아![]() | 전치 | ![]() | 상악: +45º 하악: -25º | 65 | 3.0 | 0.11 | |
견치 | ![]() | 상악: +45º 하악: -20º | 65 | 3.0 | 0.13 | ||
구치 | ![]() | 상악: +30º 하악: -5º | 65 | 3.0 | 0.15 | ||
교익 | ![]() | +5º ~ +8º | 65 | 3.0 | 0.16 |
